코일 외형 및 치수

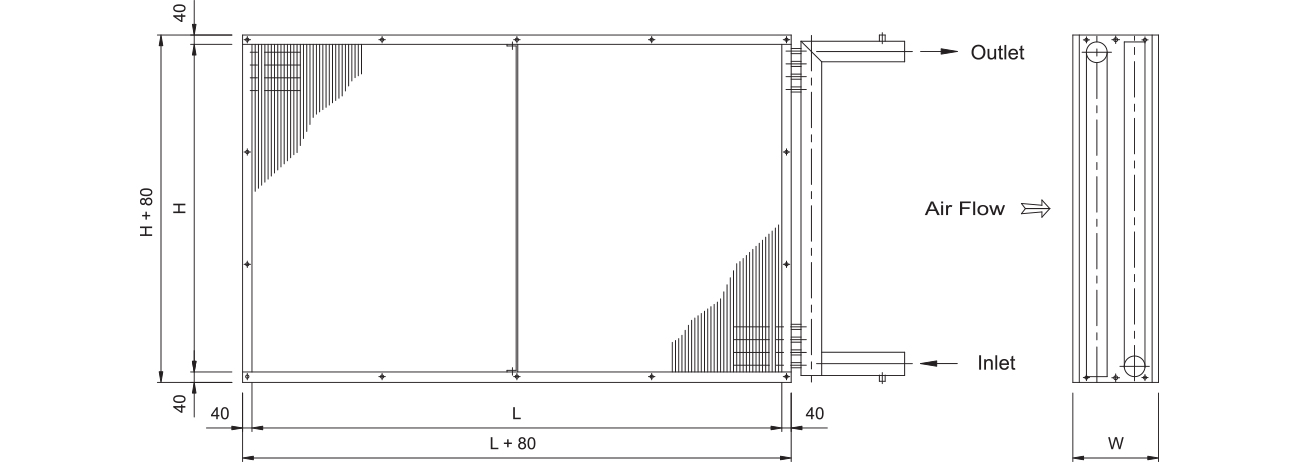

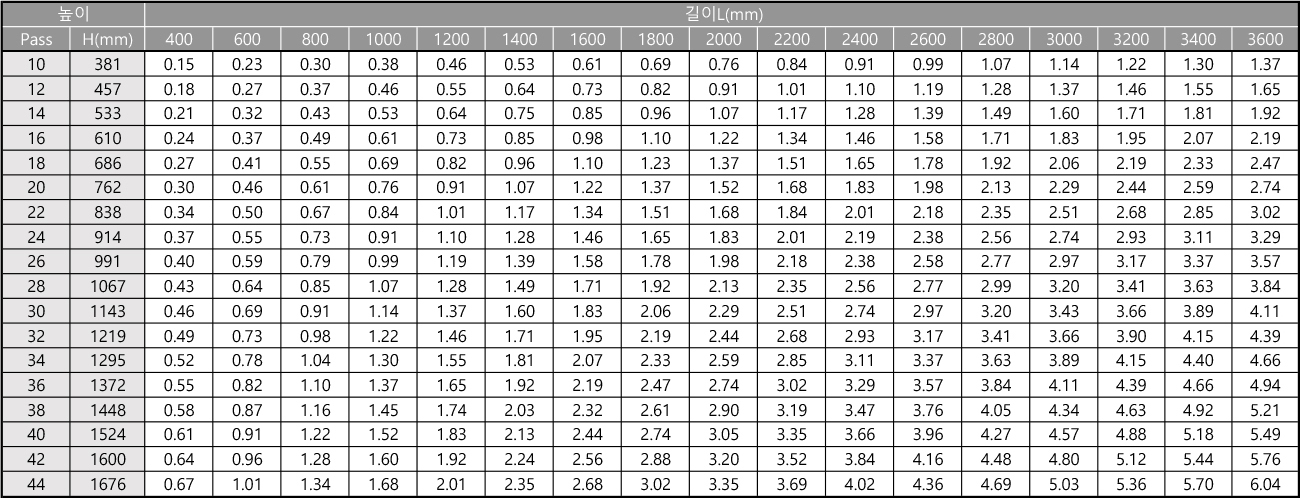

코일 외형도 및 치수표

•
•

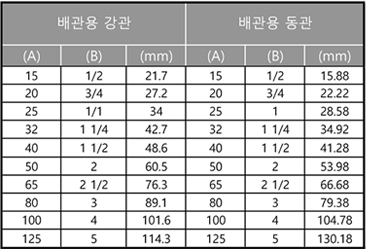

• 배관 규격

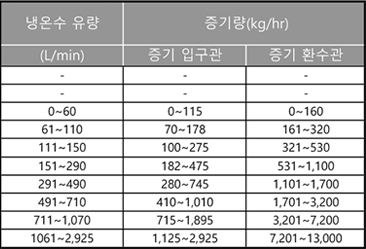

• 배관 규격에 따른 통과 유량 선정



• 코일 열 치수



• 코일 핀 치수

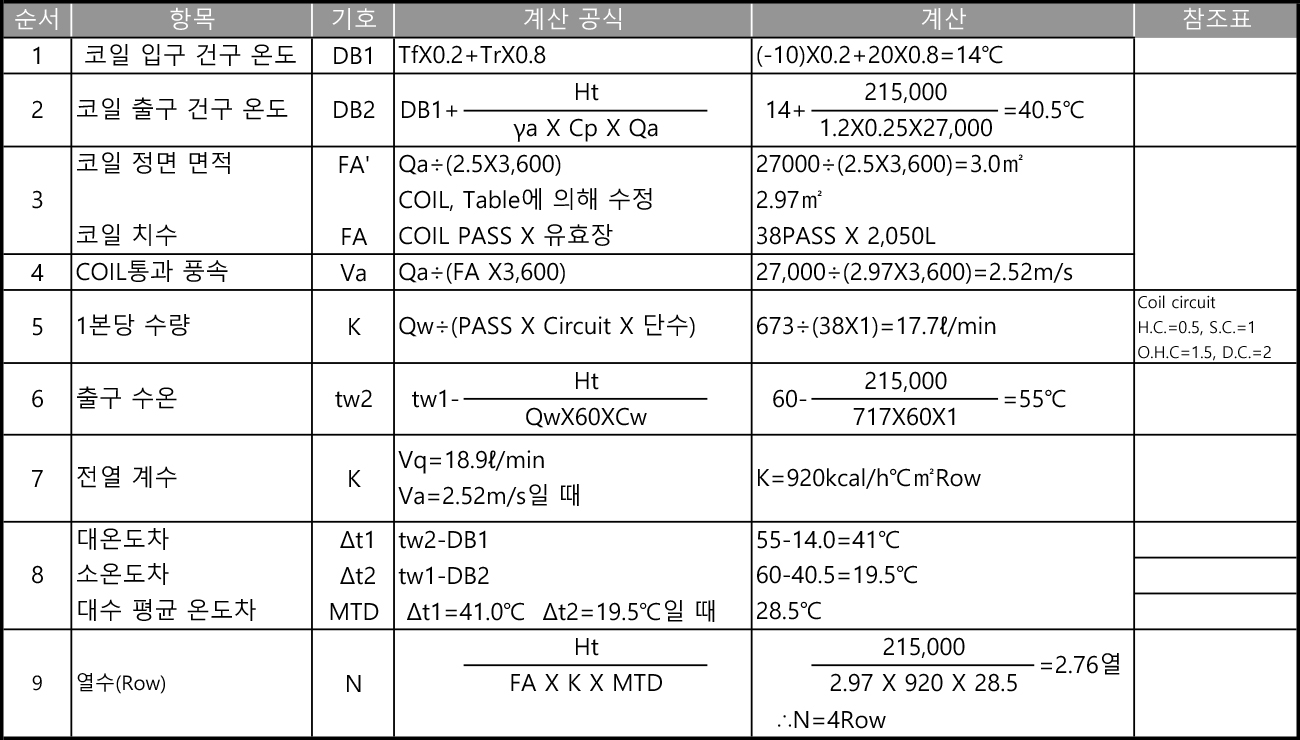

코일 선정 계산방법 - 온수 코일의 선정

• 기본사양
• 1. 모델 : CAH-450
  2. 풍량 : Qa=27,000m3/h
  3. 난방 능력 : Ht=215,000Kcal/h
  4. 유량 : Qw=717ℓ/min
• 5. 신선공기 건구온도 : Tf=-10℃
  6. 순환공기 건구온도 : Tr=20℃
  7. 입구 수온 : tw1=60℃
  8. 신선공기량과 순환공기량 비 : (20%, 80%)

•

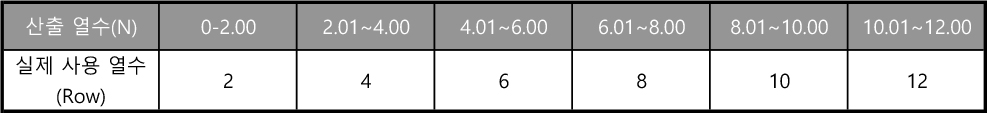

• 실제 사용 열수의 환산 치수표
•

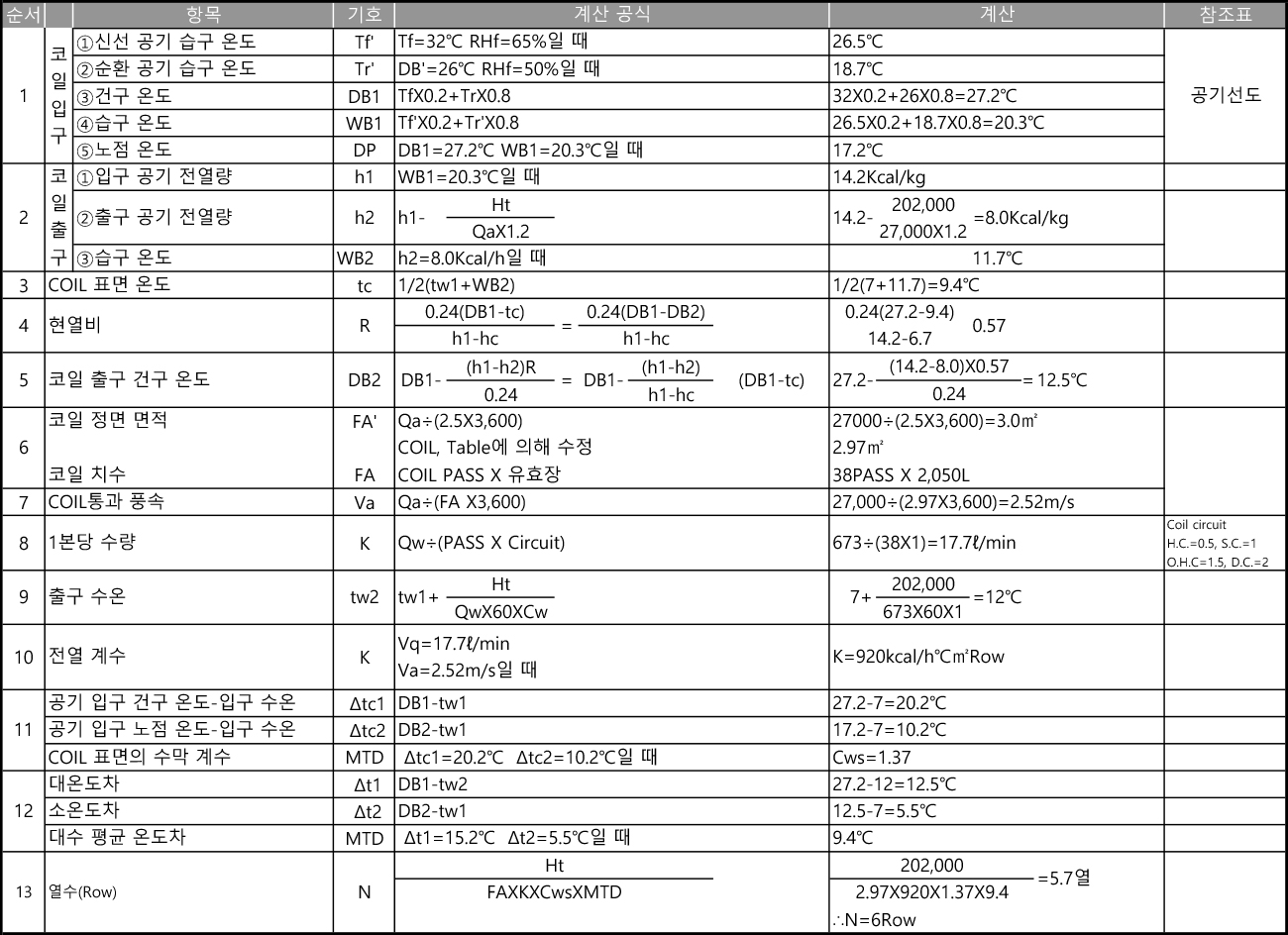

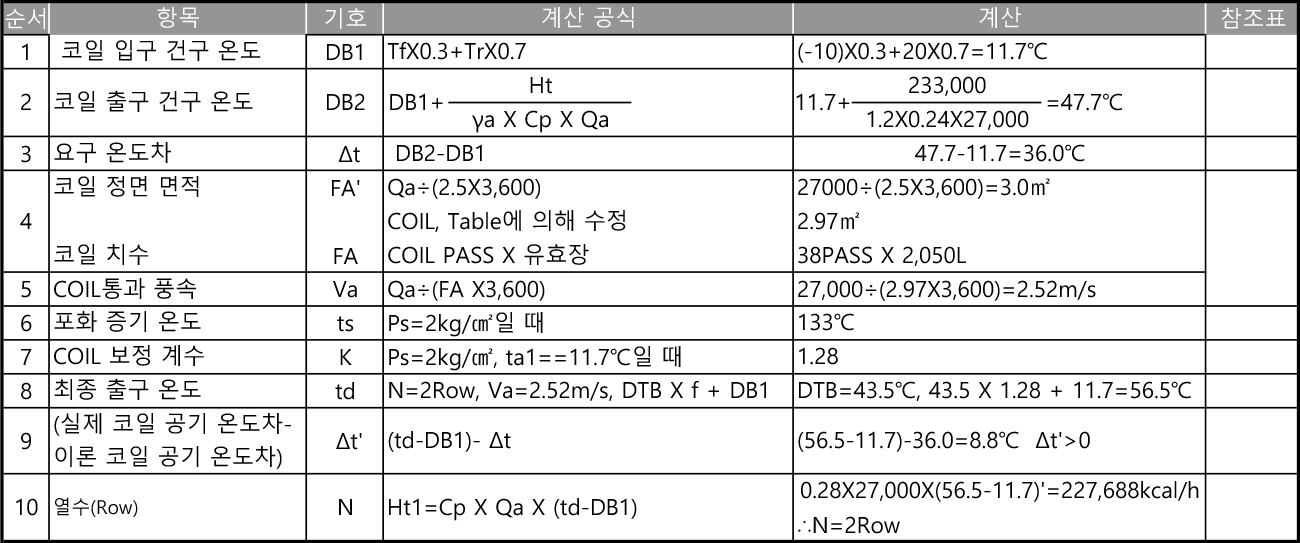

코일 선정 계산방법 - 가열 증기 코일의 선정

• 기본사양
• 1. 모델 : CAH-450
  2. 풍량 : Qa=27,000m3/h
  3. 난방 능력 : Ht=280,000Kcal/h
  4. 압력 : Ps=2kg/㎠
• 5. 증발 잠열 : rs=517kcal/kg
  6. 신선 공기 건구 온도 : Tf=-10℃
  7. 순환 공기 건구 온도 : Tr=21℃
  8. 신선공기량과 순환공기량 비 : (30%, 70%)

•

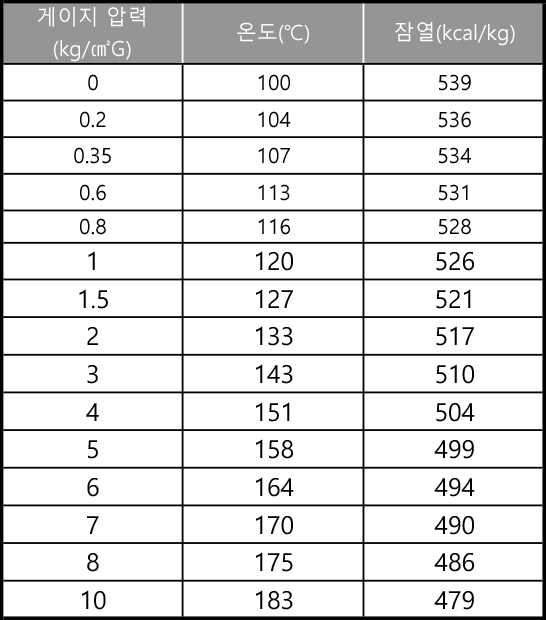

• 압력별 증기포화온도 및 증발 잠열표
•
